ミニ ニードルバルブ

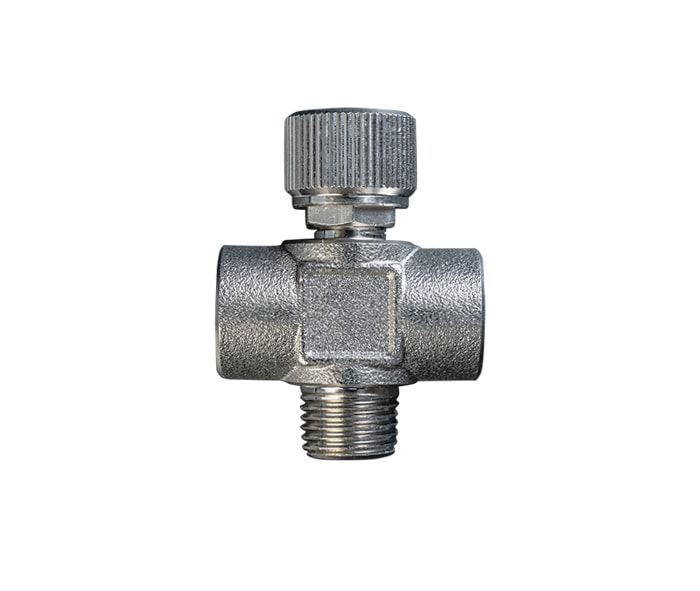

3方内外ネジ ミニ 二ードルバルブ
KNMX型

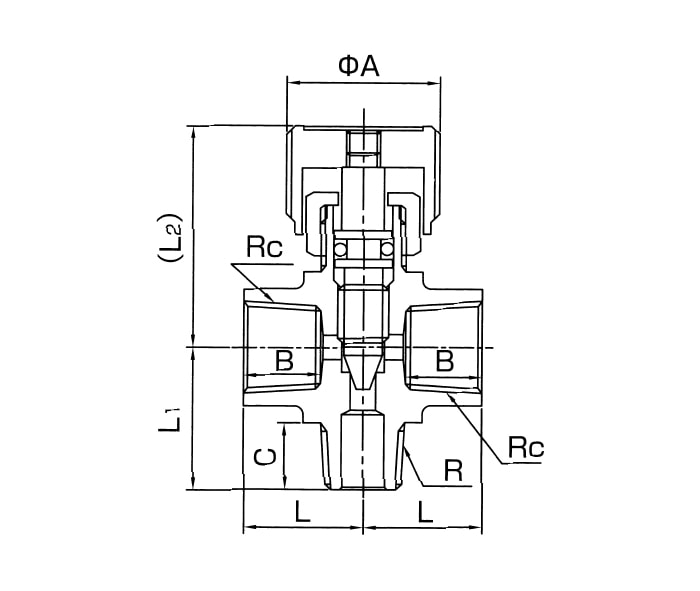

流体の流路は図の位置より下部取り付け部より左右へ同時の流れとなり左右の切替へはできません。
本品は受注生産品です。
特徴
このミニ ニードルバルブはミニチュアバルブ(当社製)を更にコンパクト、軽量化しております。ネジ込接続用及び小径の銅管接続用(リング玉による圧着方式)があります。
材質
黄銅製 ニッケルメッキ付
使用圧力
最高使用圧力：3.5MPa
常用使用圧力：2.0MPa
使用温度範囲
-20℃～100℃
その他

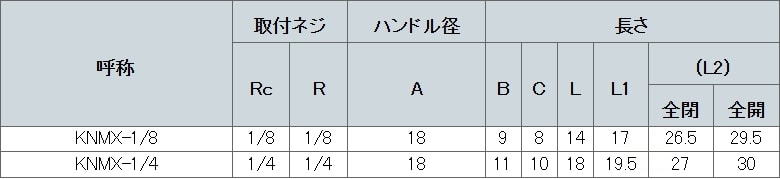

1.表中に記載されている記号に対する規格は次の通りです。
取付ネジR:管用テーパー雄ネジ Rc:管用テーパー雌ネジ ISO規格（JIB 0203）
ナット適合ネジG:管用平行ネジ ISO規格(JIB 0202)
その他数値 :mm単位
2.部品番号2のハンドルツマミは標準品として取付けておりますが、下図の通り外径20ミリ厚さ5ミリのハンドル車を別途用意しております。面間寸法は変わりません。
3.部品番号5のOリングの材質バイトン4種Dは一般的に耐溶剤、耐酸・耐熱性を有し-40℃～+220ocの温度範囲で使用されます。御使用時の参考にして下さい。
注意
○本製品は金属製の為、冷・高温御使用の場合ハンドル操作を素手で行わないで下さい。
○銅管接続用のナットは締めすぎないで下さい。当社継手型録の3ページの接続方法を参照下さい。
☆記載されている寸法、形状、使用材料等、改良の為予告無く変更する場合がありますのでご了承願います。
