製品詳細

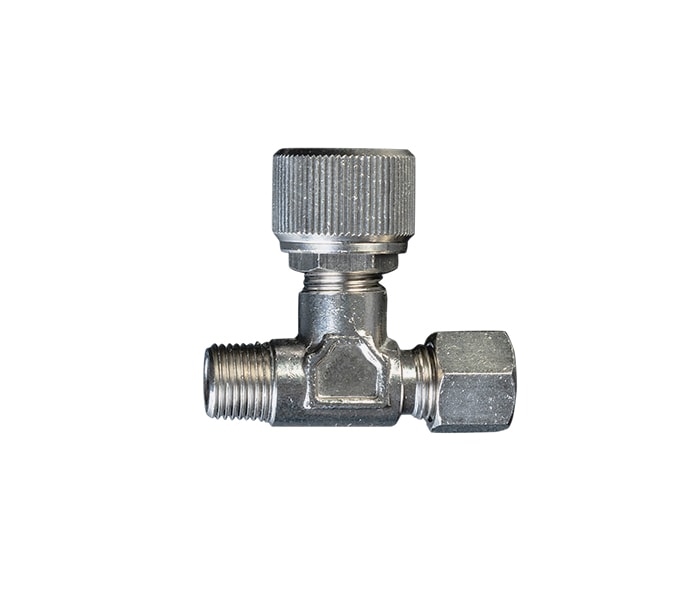

このミニ ニードルバルブはミニチュアバルブ(当社製)を更にコンパクト、軽量化しております。ネジ込接続用及び小径の銅管接続用(リング玉による圧着方式)があります。

[註]
銅管以外のプラスチックパイプ等を接続される場合は、変形防止の為インサートスリーブをパイプ内径lこ挿入して下さい。

黄銅製 ニッケルメッキ付

最高使用圧力：3.5MPa
常用使用圧力：2.0MPa

-20℃～100℃

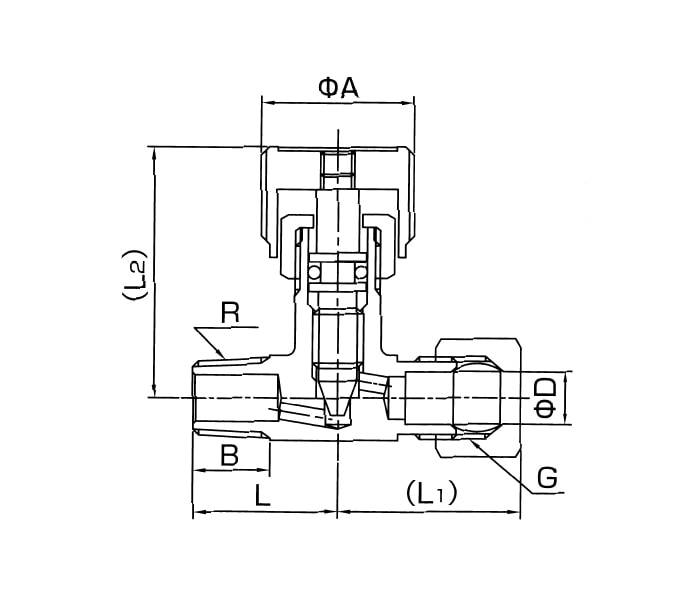

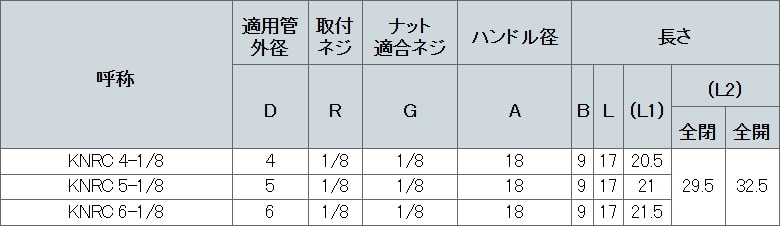

1.表中に記載されている記号に対する規格は次の通りです。
取付ネジR:管用テーパー雄ネジ Rc:管用テーパー雌ネジ ISO規格（JIB 0203）
ナット適合ネジG:管用平行ネジ ISO規格(JIB 0202)
その他数値 :mm単位

2.部品番号2のハンドルツマミは標準品として取付けておりますが、下図の通り外径20ミリ厚さ5ミリのハンドル車を別途用意しております。面間寸法は変わりません。

3.部品番号5のOリングの材質バイトン4種Dは一般的に耐溶剤、耐酸・耐熱性を有し-40℃～+220ocの温度範囲で使用されます。御使用時の参考にして下さい。

注意
○本製品は金属製の為、冷・高温御使用の場合ハンドル操作を素手で行わないで下さい。
○銅管接続用のナットは締めすぎないで下さい。当社継手型録の3ページの接続方法を参照下さい。

☆記載されている寸法、形状、使用材料等、改良の為予告無く変更する場合がありますのでご了承願います。
