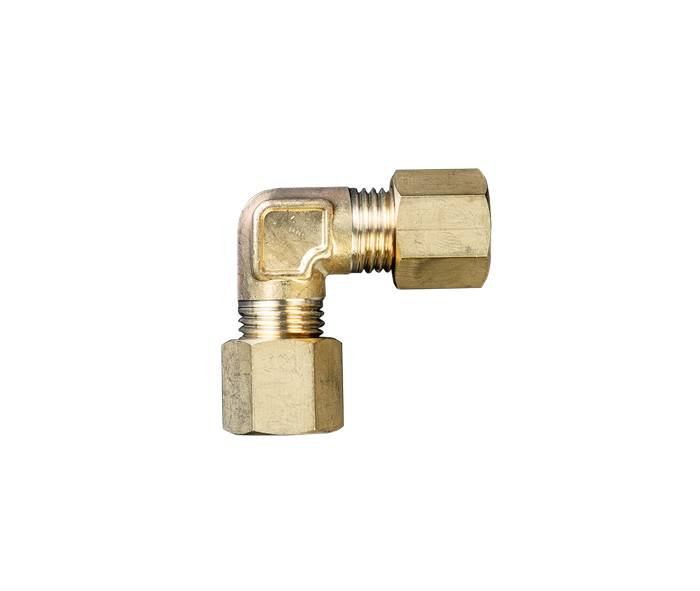

製品詳細

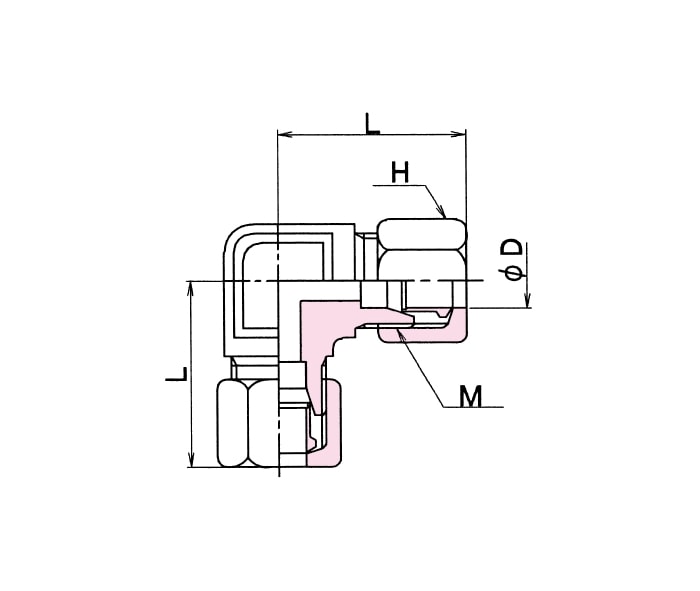

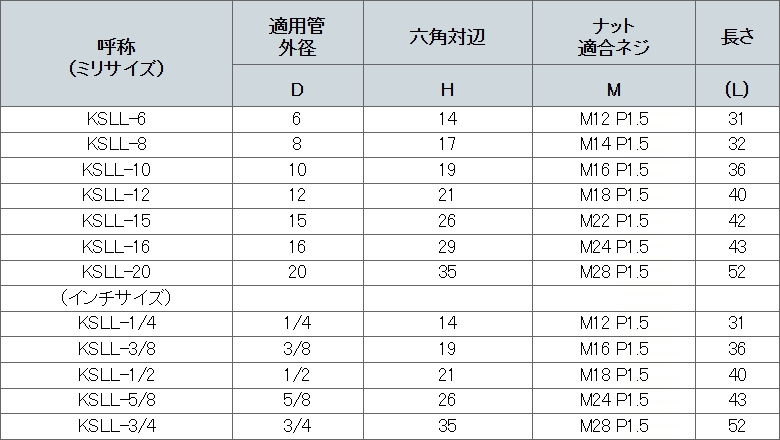

くい込式銅管継手は上図の通り本体、ナット、スリーブから構成され、銅管を差し込み、ナットを締め付けますと、スリーブが本体のシート面に圧着され、同時にカッティングエッジ部が銅管外周にくい込み、気密接続が出来ます。リング玉による圧着方式より銅管にくい込む為、強固な接続ができます。

黄銅製
本体、ナット：C3604BD（快削黄銅棒）
エルボ・チーズ本体：C3771BD（鍛造用黄銅棒）
スリーブ：C3602BD（快削黄銅棒）

使用圧力
最高使用圧力：7.0MPa
常用使用圧力：3.5MPa

-20℃～150℃

1.銅管を直角に切断して下さい。

注意
切断により生じた内外面のバリは必ず取り除いて下さい。 先端差し込み部約30ミリ長さに変形・曲り・キズ荒れ・異物の付着なきよう充分御注意願います。

2.銅管にナット、スリーブの順にはめ、本体の当り止めまで確実に差し込み、そのままナットを回らなくなるまで手締めをして下さい。 尚この位置のナット、本体に目印をつけますと、次の作業がやりやすくなります。

注意
スリーブの向きを逆にはめないで下さい。流体のもれ発生の原因になります。

3.スパナ等にてナットを締め付けて下さい。最初は軽く、徐々に（目印より）3/4～回転の範囲内にて締め付けて下さい。

注意
締め付け時、銅管に曲げ応力がかからないよう、継手差し込み部に対して銅管を平行に保持して下さい。 黄銅製の為、ナットを締めすぎますとスリーブ及び銅管が過度に変形し、もれ発生の原因となります。又再使用時の増締めが出来なくなりますので、充分御注意下さい。

くい込式の為、1ミリ以上の肉厚管を原則としてご使用下さい。配管スペースの狭い個所等又多数接続される場合、あらかじめ銅管を形状、寸法合わせの上仮締をしておきますと作業が楽になります。
