製品詳細

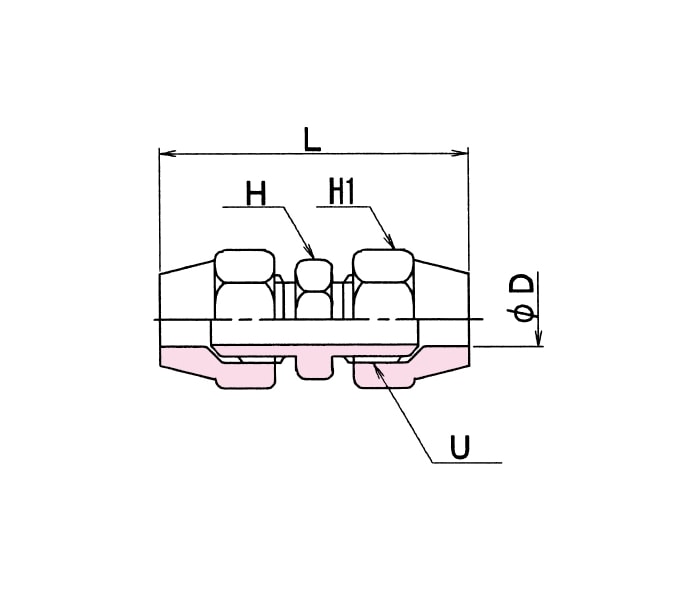

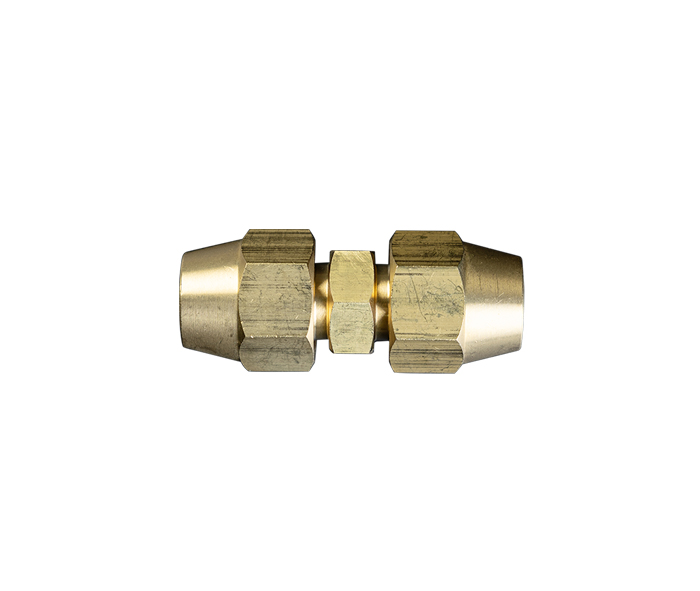

フレア式銅管継手は上図の通り本体、ナットから構成され、銅管の押し拡げ（フレア）部を本体及びナットのシート面にて圧着し、気密接続ができます。銅管の先端部をフレア加工する必要がありますが、取付・取外しが簡単にでき、耐振動性にすぐれております。

黄銅製
本体、ナット：C3604BD（快削黄銅棒）
エルボ・チーズ本体：C3771BD（鍛造用黄銅棒）

使用圧力
最高使用圧力：7.0MPa
常用使用圧力：3.5MPa

-20℃～150℃

1.銅管を直角に切断して下さい。

注意
切断により生じた内外面のバリは必ず取り除いて下さい。 先端押し拡げ部に変形・曲り・キズ荒れ・異物の付着なきよう充分御注意下さい。

2.銅管にナットをはめ、先端を押し拡げ工具（フレアツール）にて90°（片面45°）に拡げて下さい。

注意
ナットを逆にはめないで下さい。 押し拡げ外径をナットの内ネジ径より大きくしないで下さい。取付け出来なくなります。

3.拡げた銅管の内面を本体のテーパーシート面に合わせてナットを締め付けて下さい。 最初は軽く徐々に締め付けて下さい。

注意
フレアした銅管のシート面及び本体のシート面にキズ、異物の付着なきよう充分御注意の上締め付けて下さい。もれ発生の原因となります。

数量多数の場合、銅管のフレア加工、及び曲げ加工を致しておりますので御相談下さい。
