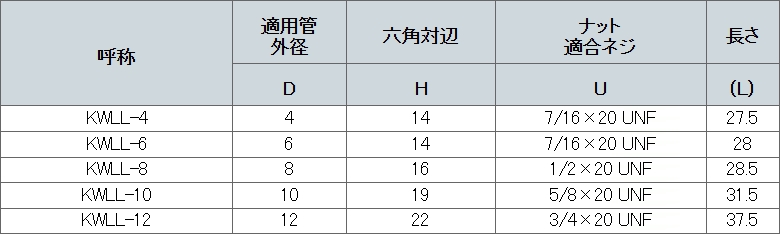

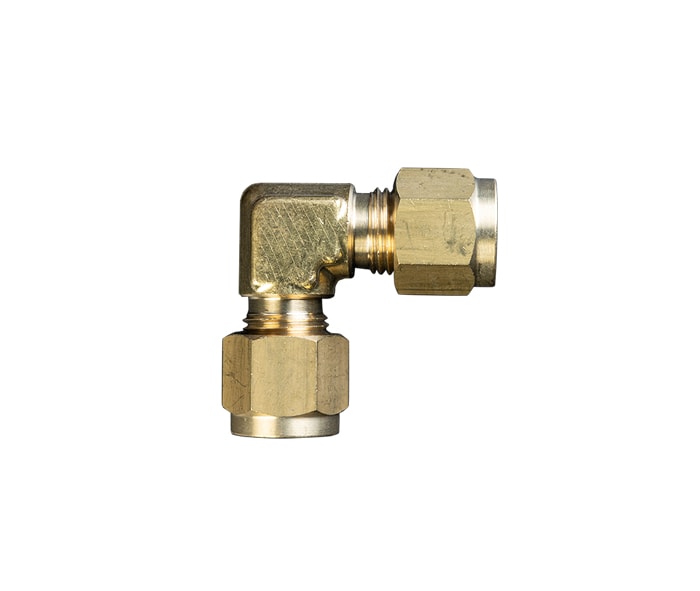

製品詳細

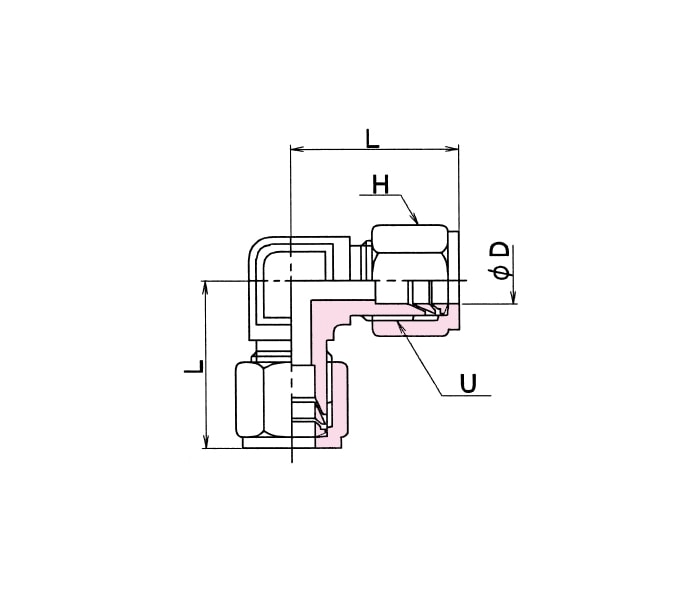

ダブルくい込式銅管継手は上図の通り本体、ナット、ダブル（F・R）スリーブから構成され、銅管を差し込み、ナットを締め付けますと、F（フロント）スリーブが本体のシート面に圧着され、更にR（リア）スリーブがFスリーブのシート面に圧着され、同時に先端のエッジ部が銅管外周にそれぞれくい込み、気密性が高く強固な接続ができます。 銅管の外周2ヶ所にくい込む為、耐圧力性、耐振動性にすぐれております。

黄銅製
本体、ナット：C3604BD（快削黄銅棒）
エルボ・チーズ本体：C3771BD（鍛造用黄銅棒）
F・Rスリーブ：C3602BD（快削黄銅棒）

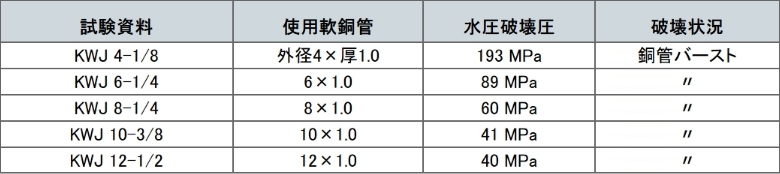

上表の水圧破壊試験結果を御参考になり、充分な安全率にて御使用下さい。尚、御使用になる銅管の耐圧力（常用）以上での御使用はおやめ下さい。

-20℃～150℃

1.銅管を直角に切断して下さい。

注意
切断により生じた内外面のバリは必ず取り除いて下さい。 先端差し込み部約30ミリ長さに変形・曲り・キズ荒れ・異物の付着なき様充分御注意下さい。

2.銅管にナット、Rスリーブ、Fスリーブの順にはめ、本体の当り止めまで確実に差し込み、そのままナットを回らなくなるまで手締めをして下さい。 尚この位置のナット、本体に目印をつけますと、次の作業がやりやすくなります。

注意
R・Fスリーブの順及びスリーブ自体を逆にはめないで下さい。流体のもれ発生の原因になります。

3.スパナ等にてナットを締め付けて下さい。最初は軽く、徐々に（目印より）3/4～回転の範囲内にて締め付けて下さい。

注意
締め付け時、銅管に曲げ応力がかからないよう、継手差し込み部に対して銅管を平行に保持して下さい。 黄銅製の為、ナットを締めすぎますとスリーブ及び銅管が過度に変形し、流体のもれ発生の原因となります。又再使用時の増締めが出来なくなりますので、充分御注意下さい。

くい込式の為、1ミリ以上の肉厚管を原則としてご使用下さい。配管スペースの狭い個所等又多数接続される場合、あらかじめ銅管を形状、寸法合わせの上仮締めをしておきますと作業が楽になります。
